Konfigurasi VLAN (virtual LAN) pada Cisco Packet Tracer

Assalamu'alaikum Wr.wb

Pada Kesempatan Kali ini admin akan Membuat Cara Konfigurasi Vlan di Cisco Packet Tracer

Langsung saja Ikuti Langkah-langkah berikut ini :

➤Virtual LAN (VLAN)

VLAN Membagi satu broadcast domain menjadi beberapa broadcast domain, sehingga dalam 1 switch bisa saja terdiri dari beberapa network.

vlan adalah Fasilitas Yang dimiliki oleh Switch Manageable, Contohnya Cisco Packet Trace, pada Switch unmanageable, port-portnya hanya dapat digunakan untuk koneksi ke network yang sama (satu network) sehingga tidak mendukung fasilitas Vlan.

➧ Konfigurasi Vlan (virtual LAN)

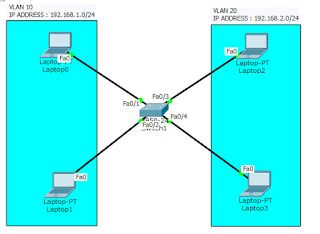

1. Buat Dahulu Topologi Seperti Gambar dibawah ini.

2. Konfigurasi VLAN pada SWITCH dengan Masing-masing VLAN 10 dan VLAN 20, Berikan Nama VLAN (bebas dan Mudah diingat). Berikut coding nya :

3. Untuk Melihat Vlan Apa aja Yang Terdaftar/sudah Dibuat Dengan Perintah : do sh vlan

4. Setelah itu Masukkan IP address Kemasing Masing PC/leptop.

Masukkan IP pada Pc 1 : 192.168.1.2

Masukkan IP pada Pc 2 : 192.168.1.3

Selanjutnya Kita masuk Masukkan IP pc 3 tapi ip nya berbeda ya, yaitu : 192.168.2.2

Masukkan IP pc ke 4 : 192.168.2.3

5. Selanjutnya Kita coba PING dengan Perintah : ping (masukkan IP pada pc/leptop)

Kita Ping pada Pc 3 di vlan 20 dengan Perintah : ping 192.168.1.2 lalu tekan Enter

Selanjutnya Kita Ping Pc 2 di Vlan 10 dengan Perintah : ping 192.168.2.3

Seperti gambar diatas jika Ping Benar, jika salah dia akan request time out, jika gagal coba Cermati lagi konfigurasinya.

Sekian Cara Konfigurasi VLAN di Cisco Packet Tracer, Semoga Bermanfaat buat Anda.
