Konfigurasi VoIP (Advanced Dial-Peer)

Assalamu'alaikum wr.wb

Pada kesempatan kali ini saya akan melanjutkan dari Lab VoIP sebelumnya, Masih mengenai VoIP ya ini wkwkw, tapi lebih ke tingkat lumayan susah, Kenapa saya bilang susah? karna salah Konfigurasi bakalan bisa bikin puyeng wkwkw

Lab ini ngebahas mengenai Dial peer yang ada pada VoIP, Yang dimana Konfigurasi ini berguna agar IP Phone yang berbeda Subnet/oktet ke 3 bisa saling terhubung, dan bisa nelpon tentunya..

Pembahasan :

Latar Belakang
Tujuan
Alat Dan Bahan
Pengertian
Langkah Konfigurasi
Kesimpulan

Disimak dengan baik baik ya hehe, selamat membaca :)

1. Latar Belakang

Saya mambuat simulasi Konfigurasi VoIP untuk memberikan Pengetahuan tentang Voip baik topologi maupun Materinya, dan Menjelaskan secara detail Langkah-langkahnya, tidak hanya itu, disini saya akan membagi ilmu bagaimana cara agar IP Phone bisa saling terhubung satu sama lain bukan hanya IP Phone saja ke router juga terhubung

2. Tujuan

Pada Blog ini Tujuannya adalah agar pembaca bisa memahami cara konfigurasi VoIP di cisco packet tracer dan juga paham dengan beberapa penjelasan Scriptnya, Semoga mudah diingat ya hehe

3. Alat Dan Bahan

Cisco Packet tracer
3 Buah Router 2811
6 IP Phone 7960
3 Switch 2960
Kabel Jenis Serial (DCE)

4. Pengertian

Voice over Internet Protocol (VoIP,Voice over IP) adalah metodologi dan kelompok teknologi untuk penyampaian komunikasi suara dan sesi multimedia melalui jaringan internet protocol (IP), seperti internet

Istilah Telepon internet, telepon broadband, dan layanan telepon broadband secara khusus mengacu pada penyediaan layanan komunikasi seperti Voice,Fax,SMS dan pesan suara) melalui internet publik, bukan melalui jaringan umum.

5. Langkah Konfigurasi
➤ Topologi Advanced Dial-Peer
1. Buatlah Topologi seperti gambar dibawah ini, yang dimana Saya menggunakan 6 buah IP Phone 7960, 3 Switch 2960, 3 Router 2811, Kabel Serial Dan Cross
2. Disini saya kasih penjelasan Dial Number IP Phone :

IP Phone 1 = 11111
IP Phone 2 = 22222
IP Phone 3 = 44444
IP Phone 4 = 55555
IP Phone 5 = 66666
IP Phone 6 = 77777

3. Penjelasan IP Router :
1. Router 1

IP Interface se0/1/0 (Mengarah ke Router 2) adalah 10.10.10.1/30
IP Interface se0/1/1 (Mengarah ke Router 3) adalah 10.10.10.9/30
IP interface fa0/0 (Mengarah ke Switch 1) adalah 192.168.10.1/24

2. Router 2

IP Interface se0/1/0 (Mengarah ke Router 1) adalah 10.10.10.2/30
IP Interface se0/1/1 (Mengarah ke Router 3) adalah 10.10.10.5/30
IP interface fa0/0 (Mengarah ke Switch 2) adalah 192.168.20.1/24

3. Router 3

IP Interface se0/1/0 (Mengarah ke Router 1) adalah 10.10.10.10/30
IP Interface se0/1/1 (Mengarah ke Router 2) adalah 10.10.10.6/30
IP interface fa0/0 (Mengarah ke Switch 3) adalah 192.168.30.1/24

➤ Konfigurasi IP Address Router 1 yang mengarah ke Switch 1

Penjelasan :

hostname Router1 ➤ Mengganti Penamaan default Router

int fa0/0 ➤ Masuk ke sub interface Yang mengarah ke switch

Ip add (gateway dan network) ➤ Memberikan Sebuah IP address Router

no shutdown ➤ Untuk menghidupkan Interface yang mengarah ke Switch

➤ Konfigurasi IP address Router 1 yang mengarah ke Router 2

Penjelasan :

int se0/1/0 ➤ Masuk ke sub interface yang mengarah ke router 2

clock rate 64000 ➤ Perhitungan Metrik/jam pada Bandwith

➤ Konfigurasi IP address Router 1 yang mengarah ke Router 3

➤ Konfigurasi IP DHCP untuk voice IP Phone 1 dan 2

Penjelasan :

ip dhcp pool ➤ Untuk masuk ke konfigurasi dhcp

default-router ➤ Sama aja seperti gateway IP

option 150 ➤ Untuk memberikan alamat ip dari daftar TFTP server

ip dhcp excluded-address ➤ Untuk Membatasi IP agar client tidak bisa mendapatkan IP yang tidak dibolehkan

➤ Verifikasi

1. Masukkan Perintahnya, pasti akan terdapat beberapa IP yang sudah didaftarkan

Penjelasan :

do sh ip int br ➤ Untuk melihat konfigurasi IP apa saya yang sudah anda lakukan

➤ Konfigurasi IP Address Router 2 yang mengarah ke Switch 2

Penjelasannya sama seperti maksud di router 1 ya

➤ Konfigurasi IP address Router 2 yang mengarah ke Router 1

➤ Konfigurasi IP address Router 2 yang mengarah ke Router 3

➤ Konfigurasi IP DHCP untuk voice IP Phone 3 dan 4

➤ Verifikasi :

➤ Konfigurasi IP Address Router 3 yang mengarah ke Switch 3

➤ Konfigurasi IP address Router 3 yang mengarah ke Router 2

➤ Konfigurasi IP address Router 3 yang mengarah ke Router 1

➤ Konfigurasi IP DHCP untuk voice IP Phone 5 dan 6

➤ Verifikasi :

➤ Konfigurasi Voice Vlan 1 pada Router 1

➤ Konfigurasi Voice Vlan 1 pada Router 2

➤ Konfigurasi Voice Vlan 1 pada Router 3

Penjelasan :

hostname switch1 ➤ Mengganti penamaan defaul switch

int range fa0/1-5 ➤ Untuk melakukan Konfigurasi interface sekaligus yang disini mengkonfigurasi Interface 1 sd 5

switchport mode access ➤ Masuk ke mode Access

switchport access vlan 1 ➤ Vlan 1 masuk ke mode access

switchport voice vlan 1 ➤ Mensetting agar interface 1 sd 5 bisa untuk mengakses voice vlan 1

➤ Konfigurasi Telephony-service Router 1

➤ Konfigurasi Penamaan IP Phone dan Dial-numbernya di Router 1

➤ Konfigurasi Telephony-service Router 2

➤ Konfigurasi Penamaan IP Phone dan Dial-numbernya di Router 2

➤ Konfigurasi Telephony-service Router 3

➤ Konfigurasi Penamaan IP Phone dan Dial-numbernya di Router 3

Penjelasan :

telephony-service ➤ Mensetting layanan IP Phone

max-dn ➤ Membatasi jumlah maksimal pemberian dial-number IP Phone

max-ephone ➤ Membatasi Jumlah maksimal IP Phone yang dapat ter-registrasi dalam 1 waktu

ip source-address 192.168.10.1 port 2000 ➤ Mensetting ip router lokal dan port layanan komunikasi

auto assign 1 to 5 ➤ Untuk memberikan Dial Number secara otomatis kepada IP Phone

ephone-dn 1 ➤ Untuk mengaktifkan IP Phone 1

number ➤ Memberikan dial number IP Phone

➤ Konfigurasi IP Route

Masih ingatkan dengan kalimat ini "Mau kemana dan lewat mana?

karna di konfigurasi kali ini menggunakan IP route maka anda harus menggingat materinya

Berikut Teks nya biar paham :

ip route X.X.X.X (Network Tujuan) Y.Y.Y.Y (Subnetmask) Z.Z.Z.Z (Gateway)

➤ Konfigurasi IP Route Di Router 1

Penjelasan :

ip route 192.168.20.0 255.255.255.0 10.10.10.2 ➤ Ngeroute Router 2

ip route 192.168.30.0 255.255.255.0 10.10.10.10 ➤ Ngeroute Router 3
ip route 10.10.10.4 255.255.255.252 10.10.10.2 ➤ Ngeroute ke 3 Router

➤ Konfigurasi IP Route Di Router 2

Penjelasan :

ip route 192.168.10.0 255.255.255.0 10.10.10.1 ➤ Ngeroute Router 1

ip route 192.168.30.0 255.255.255.0 10.10.10.6 ➤ Ngeroute Router 3

ip route 10.10.10.0 255.255.255.252 10.10.10.1 ➤ Ngeroute ke 3 Router

➤ Konfigurasi IP Route Di Router 3

Penjelasan :

ip route 192.168.10.0 255.255.255.0 10.10.10.9 ➤ Ngeroute router 1

ip route 192.168.20.0 255.255.255.0 10.10.10.5 ➤ Ngeroute router 2

ip route 10.10.10.0 255.255.255.252 10.10.10.5 ➤ Ngeroute ke 3 router

➤ Verifikasi :

Kita cek ip yang sudah dikonfigurasi dengan perintah do sh ip int br

➤ Konfigurasi Dial-peer/Number Pada Router 1

➤ Konfigurasi Dial-peer/Number Pada Router 2

➤ Konfigurasi Dial-peer/Number Pada Router 3

Penjelasan :

dial-peer voice 1 voip ➤ Masuk ke mode dial-peer VoIP

destination-pattern 4 ➤ Tujuan Dial Number nya, dikarnakan disini saya menggunakan awalan dial number 4, maka ditulisnya 4 dan maksud dari (.) itu artinya banyaknya jumlah angka sehabis awalan 4, contoh : Jika anda memberikan dial number dengan nomer 43333 maka yang ditulis yaitu 4....

session terget ipv4:10.10.10.2 ➤ Mengarahkan Target IP nya si dial number (network yang melewati)

➤ Verifikasi Lewat nelpon :

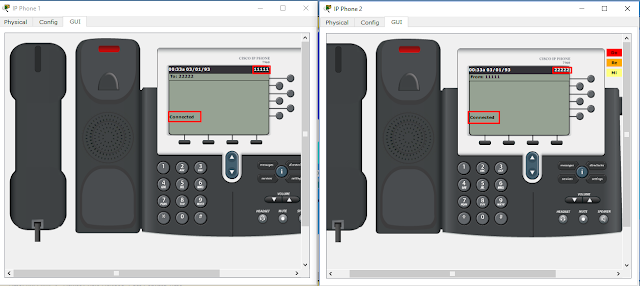

1. Lakukan Panggilan dari sesama IP dulu ya,disini saya melakukan di IP phone 1 dan 2, yang dimana IP phone 1 menelpon IP phone 2, pastikan Bisa nelponnya ya

2. Untuk verifikasi terakhir, lakukan Panggilan dari IP Phone yang berbeda IP, disini saya ngetest antara IP Phone 1 dan IP Phone 5, Pastikan bisa terhubung juga ya, jika tidak bisa coba diperhatikan konfigurasi anda, siapa tau ada yang kelewat/salah
